(выдержки из официальной инструкции)

КРАТКОЕ ОПИСАНИЕ ИЗДЕЛИЯ

Приставка электронная «Овердрайв» к электромузыкальным инструментам «ЭЛЕКТРОНИКА ПЭ-12», в дальнейшем ПЭ, соответствует образцу-эталону и удовлетворяют техническим условиям 2.940.015 ТУ.

Конструктивно ПЭ состоит из двух составных частей: каркас и верхней панели. На каркасе закреплены гнезда для подключения кабелей, печатные платы, углубление для установки батарейки типа «Корунд».

ПЭ предназначена для работы с электрической гитарой и позволяет получить два эффекта:

эффект «Овердрайв» - мягкое искажение сигнала,

эффект «Дисторшн» - жесткое искажение сигнала.

При изменении резонанса управляемого фильтра ручкой «ЯРКОСТЬ» можно изменять уровень искажения сигнала и таким образом переходить от эффекта «Овердрайв» до эффекта «Дисторшн».

Питание осуществляется от батареи 6PLF22 типа «Корунд» или от внешнего источника питания 9±3в. Время работы с одной батарейкой – не менее 100ч.

ПЭ предназначена для работы с усилителем низкой частоты (УНЧ), имеющим:

- чувствительность 250 мВ на входном сопротивлением 47 кОм (на частоте 1000 Гц);

- коэффициент нелинейных искажений не более 1.5%;

- полосу воспроизводимых частот не уже 30-16000 Гц.



ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ С ИЗДЕЛИЕМ

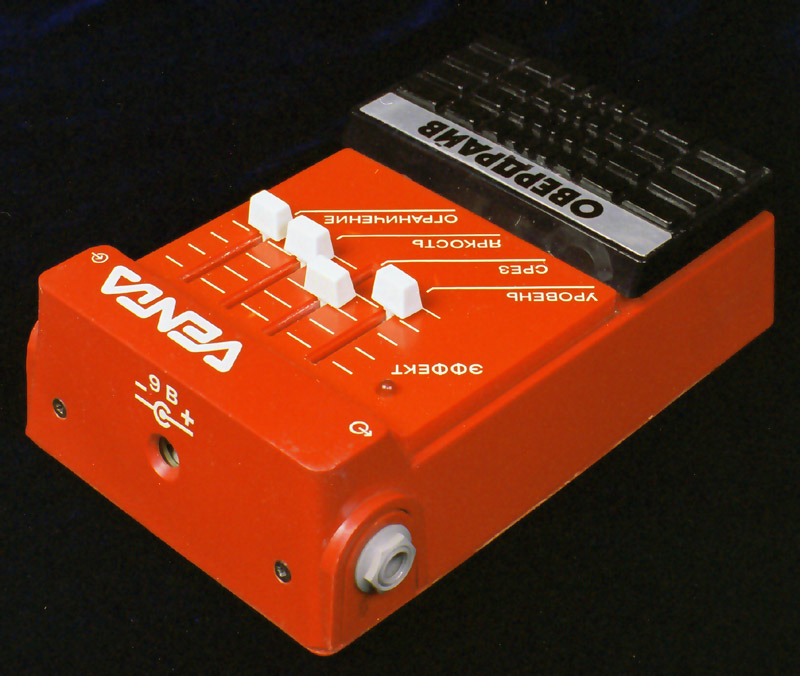

Звуковые эффекты регулируются ручками на панели ПЭ:

- ручкой «УРОВЕНЬ» регулируются амплитуда искаженного сигнала;

- ручкой «СРЕЗ» регулируются частота среза управляемого низкочастотного фильтра;

- ручкой «ЯРКОСТЬ» регулируется добротность управляемого фильтра;

- ручкой «ОГРАНИЧЕНИЕ» регулируется уровень искажения сигнала.

Вставьте входной штырь электрической гитары во входное гнездо ПЭ. При этом должно включиться питание приставки. При нажатии педали должна загореться световая индикация, при повторном нажатии – гаснуть. Выход ПЭ подключите ко входу усилительно-акустического устройства (УАУ) чувствительностью 250 мВ. Ручкой «УРОВЕНЬ" подберите нужный баланс громкости между прямым гитарным сигналом и искаженным сигналом, нажимая педаль и включая эффект. Когда горит световая индикация, сигнал проходит через эффектор. Когда не горит – через ПЭ проходит прямой гитарный сигнал.

Ручками «СРЕЗ», «ЯРКОСТЬ» подберите нужную тембровую окраску, ручкой «ОГРАНИЧЕНИЕ» - уровень искажения.

Если слабо светит светодиод и при выключенном эффекте слышен искаженный сигнал - необходимо поменять батарейку. Для замены батарейки нажмите фиксатор и отодвиньте крышку отсека на нижней панели стороне корпуса. Вытащите с контактной платкой старую батарейку и вставьте новую.

В ПЭ предусмотрено также подключение внешнего источника стабилизированного питания через гнездо на внешней передней панели.

При отсутствии сигнала на входе усилителя проверьте наличие обрыва или короткого замыкания в кабелях и соединительных штырях.



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Уровень искажения при минимальном резонансе управляемого фильтра - 25±5%

Отношение уровней выходного сигнала на резонансной частоте
при максимальном и минимальном резонансе, не менее - 18 дБ



Диапазон перестройки управляемого фильтра, кГц от 1,70±0,34

до 7,10±1,42

Отношение сигнал/(фон+шум), не менее 60 дБ

Номинальный уровень выходного сигнала на нагрузке 10 кОм ± 5% 0,5±0,05 В.

Напряжение питания 9±3В

Потребляемый ток, не более 10 мА.

Габаритные размеры:

длина 174 мм

ширина 110 мм

высота 54 мм
